ZSFM雨淋閥

作者： 消防改造安裝 時間：2019-07-14 01:57:34 來源：http://m.zillipede.com/

ZSFM雨淋閥

產品簡介：ZSFM雨淋閥是一種直接密封式隔膜閥，隔膜采用美國進口橡膠材料制造，具有結構簡單、性能可靠、安裝靈活、維修方便等特點；閥內無軸、無定向座等金屬構件，所以不存在銹蝕問題。

商品詳情常見問題(8)在線下單


型號：ZSFM-100 ZSFM-150

配置：直接密封式隔膜閥，隔膜采用美國進口橡膠材料制造

功能：ZSFM雨淋閥是一種直接密封式隔膜閥，隔膜采用美國進口橡膠材料制造，具有結構簡單、性能可靠、安裝靈活、維修方便等特點；閥內無軸、無定向座等金屬構件，所以不存在銹蝕問題。

優點：結構簡單、性能可靠、安裝靈活、維修方便

ZSFM雨淋閥是一種直接密封式隔膜閥，隔膜采用美國進口橡膠材料制造，具有結構簡單、性能可靠、安裝靈活、維修方便等特點；閥內無軸、無定向座等金屬構件，所以不存在銹蝕問題。


ZSFM型隔膜式雨淋閥采用專業流體三維設計，隔膜采用優質雙夾層增強橡膠材料制成，彈簧采用不銹鋼，閥體與閥蓋采用球墨鑄鐵。

閥體采用專業流體三維設計，隔膜采用優質雙夾層增強橡膠材料制成，彈簧采用不銹鋼，閥體與閥蓋采用球墨鑄鐵。國內知名的生產廠家有上海陸功閥門有限公司。上海東隆閥門有限公司。平時裝在隔膜室出口管路上的電磁閥常閉，控制腔通過控制管路與供水側導通，維持隔膜室內水壓，使閥處在關閉狀態。當火災報警系統探測火警信號，經過控制柜判斷確認后，向電磁閥發出啟動信號，電磁閥打開、隔膜室壓力下降，雨淋閥開啟，水從開式噴頭噴向整個保護區，執行滅火功能。
本裝置也可通過傳動管：液動、氣動控制運行。在火情時，還可通過遙控按鈕、就地應急站、非電控遠程啟動裝置等緊急開啟雨淋閥。
本預作用報警閥裝置法蘭采用GB9119.8-88，PN1.6MPa接口標準

性能參數編輯
a. 工作壓力范圍：0.14—1.2MPa
b. 隔膜式雨淋閥的連接法蘭，可制成ANSI：AF、FF密封面；并可提供防爆型雨淋閥裝置（防爆型碟閥、防爆型電磁閥、防爆型壓力開關），以滿足不同工程、不同施工方的使用要求。
c. 特殊的流道與密封設計，具有一定的自潔功能。
d. 該閥在高壓開啟時，由于控制腔內還余有水，隔膜緩慢開啟，對下游管道的水頭沖擊小。
e. 水源偶爾的水壓劇烈波動、失壓或水錘，或近鄰的雨淋閥開啟，水泵啟動，不會造成雨淋閥誤出水。適于電廠、石化、冶金等消防水源各類消防系統共用、水壓波動較大、安裝地點存在頻繁振動、多套雨淋閥集中使用的場所。
f. 在重復啟閉控制的工程應用中，取消防復位器的配置，就能實現自動啟、閉及手動（就地和遠程）啟、閉的功能。滿足隧道、冶金、石化、電力等場所多區聯鎖滅火、邁步式聯動噴霧滅火等工程應用的需要。以解決地下空間的水漬、水淹二次危害，節約用水，對大空間、存在流淌火情的，能進行二次啟動噴霧滅火（本區或鄰區），提高系統的可靠性。

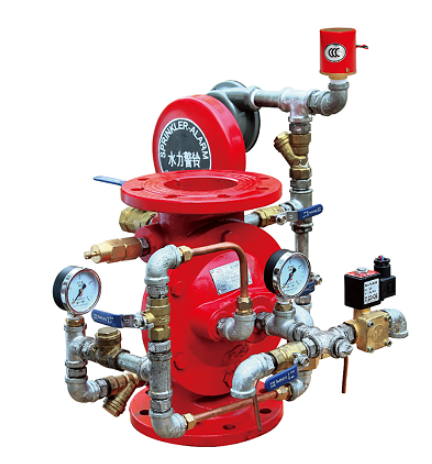

ZSFM型隔膜式雨淋閥出廠配置：雨淋閥、應急站、滴水閥、供水壓力表、防復位器、復位閥；控制腔壓力表、控制腔進水閥、控制腔進水過濾器、控制腔進水止回閥；報警控制閥、報警試驗閥、報警管路泄水孔板、DN50排水閥。
工作原理
隔膜雨淋閥采用信號蝶閥作為控制閥門，確保系統更安全可靠，它是利用隔膜運動實現閥瓣的啟閉，由隔膜將閥分為壓力腔和工作腔。由于上、下受水力作用面積的差異，實現密封。當發生火災時，火災探測器發出信號，通過火災報警器（或消防控制中心），實現自動打開隔膜雨淋閥上的電磁閥（也可手動打開快開閥），使壓力腔的水快速排出，泄壓后作用于閥瓣下部的水迅速推起閥瓣進入系統管路噴水滅火。同時水流向報告管網，使水力警鈴發出報警聲，壓力開關動作，給值班室發出信號或啟動消防泵供水。
隔膜雨淋閥裝有防復位裝置，該裝置已申請國家專利。其結構及原理，閥蓋上裝接有防復位本體、鎖塊等，鎖芯連接在與閥體相連的閥瓣上，閥瓣隨著閥開啟上升，鎖芯也跟著上升，上升中推鎖頭，升至鎖頭上部而被鎖止住。防止了閥瓣回位。滅火后，關閉手動快開閥或電磁閥，將手輪旋轉90°到復位位置，則鎖芯脫離鎖塊使隔膜雨淋閥又能自動復位，雨淋閥隨即關閉，然后再將手輪逆時針旋轉90°到鎖止位置，使系統又回到伺應狀態。
安裝與維護
系統安裝時，應按GB50261-96規定進行。將主供水信號蝶閥、雨淋閥、電磁閥等集中在保護區附近的控制室內，室內溫度不宜低于4°C,以免冰凍影響系統功能，控制室不宜過遠，以免一旦發生火等，因雨淋閥管網過長致使灑水延遲。
ZSFM隔膜雨淋閥應豎直安裝，一般距地面高度宜為1.2M,兩側距墻不少于0.5M,正面距墻1.2m在閥后1-2M內設信號蝶閥以便系統調試使用。信號蝶閥接線時，打開塑料罩殼在接線板紅線接24V電源，將黃線（或藍線一起）接至消防控制中心，作為輸出信號即可。接線完畢，可旋轉手輪檢查有無啟閉信號輸出。
系統放水閥，手動快開閥，電磁閥，水力警鈴等排水處均應設置地漏使排出水分別流入下水道，排水管直徑不應小于雨淋閥配套通徑的2倍。
水力等鈴應設在建筑物的主要通道或經常有人停留的場所附近，管徑為20mm,管總長不應大于
20m,距報警閥高度不應大于5m.
自動噴水滅火系統的每臺雨淋閥安裝噴頭數應由水力計算來確定，應保證管道內水流速5-lOm/s。
雨淋閥調試開通在安裝完畢后，可關閉閥后信號蝶閥，打開放水閥，然后開啟電磁閥或手動快開閥，使隔膜壓力腔泄壓，雨淋閥開啟。水從放水閥排出。
系統投入正常運行后，必須按規定進行維護檢查，經常檢查信號蝶閥開啟情況，電磁閥應每月檢查并應作啟動試驗，動作失常時應及時更換。
